Des Plans de moules et outils pour créer vous-même vos pierres

moule en bois pour arcade en pierre
Pour fabriquer un élément d'architecture et d'ornement en pierre de taille calcaire sur mesure, adapté à votre besoin et qui respecte le style architectural local, il faut commencer par réaliser un moule. Rêve de pierre vous propose des plans de moules, en bois et en polystyrène. Vous pouvez les utiliser tels quels, ou les modifier selon votre besoin.

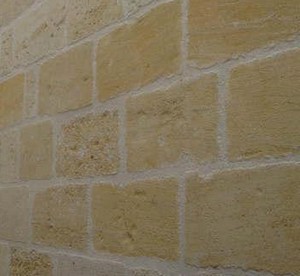

Parements de murs en pierre de taille calcaire

Pierres de Gironde
pré-moulage parements pierre de taille

La réalisation de plaquettes de parement plates et rectangulaires ayant les dimensions des pierres de taille traditionnelles permet de reconstituer des appareillages en pierre de taille sur des murs en parpaing, en béton, en brique ou même en plaques de plâtre BA13. Les parements peuvent être réalisés sur des murs intérieurs ou extérieurs. Les plaquettes sont collées par double encollage avec un mortier colle pour carrelage extérieur.

Plan moule en bois pour plaquettes de parement :

Moule en bois pour la réalisation simultanée de 7 plaquettes de parement de 400x200x27mm :

Ressource
Fichier PDF  plan-plaquettes-reg-400x200-V1.pdf

Plan gabarit de moulage rapide pour parements :

Gabarit en cornière d'aluminium pour la réalisation rapide de parements en pierre de taille calcaire de 500x300x25mm .

Ressource Connectez-vous...
Fichier PDF Pas encore disponible !

Pierres d'angles et appareillages en pierres de taille

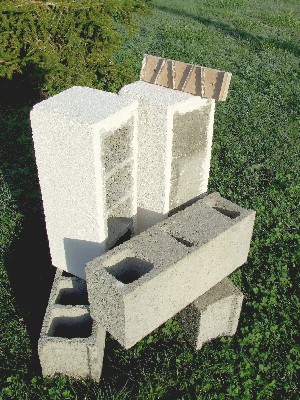

Parpaings transformés en pierres d'angles.


Parement de parpaings

Brique porteuse 20x27x50 Brique poteau 20x27x50
Briques porteuses et briques poteaux 20x27x50cm

Briques poteau transformée en pierres d'angle
Utilisation en restauration de briques poteau 20x27x50 parées en pierre de taille reconstituée.

Des parpaing ou des briques creuses en terre cuite peuvent être parées de mortier calcaire sur une face ou sur plusieurs faces, pour être transformées en pierres de taille calcaire. Elles sont ensuite assemblées en appareillage sur le mur, pour former les chaînages d'angles, les encadrements de portes et fenêtres, ou les pierres de mur. Des moules en bois peuvent être réalisés pour permettre l'enrobage de mortier pierre calcaire des parpaings, des blocs béton, des agglos ou des briques. Les mêmes moules pourront éventuellement être utilisés pour réaliser des pierres massive (pierres pleines) en calcaire, en les remplissant complètement.

Le meilleur résultat esthétique sera obtenu avec les briques creuses dont les proportions et les dimensions hauteur x largeur font 27 x 50 cm. Ces dimensions sont en effet harmonieuses et proches de celles des pierres de taille traditionnelles en appareil moyen.

Les moules : Pour la plupart en bois aggloméré hydrofuge, ils sont très simples à réaliser pour un bricoleur amateur avec peu de matériel, et pour un coût très modique (de l'ordre de 15€). Ils sont très faciles à assembler et à démouler et sont utilisables de nombreuses fois.

Plan moule pour pierres massives ou parement "Parpaings" :

Plan de moule en bois pour le parement de 2 parpaings de 15x20x50cm ou pour la réalisation de pierre de taille calcaires massives en appareil moyen, de 19x20x54cm.

Ressource
Fichier PDF  plan-parpaing001-V1.pdf

Plan moule en bois pour pierres massives ou parement "Briques" :

Plan de moule en bois pour le parement de 2 briques creuses de 20x27x50cm, ou pour la création de pierres de taille calcaires massives en appareil moyen, de 24x27x54cm.

Ressource
Fichier PDF  plan-brique001-V1.pdf

Piliers de terrasse en pierre de taille

Pilier mouluré 30x30 pierre reconstituee
Piliers de terrasse en cours d'assemblage.
Coût des moules : 45€
Coût d'un pilier : 26€

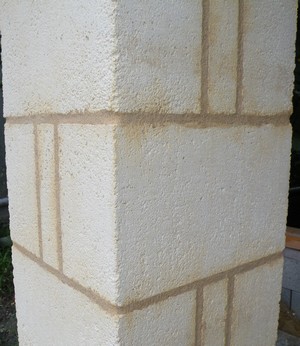

Pilier en pierre de taille par coffrage in-situ
Pilier par coffrage in-situ

Un pilier en pierre de taille classique est constitué d'une base, d'un ou plusieurs éléments de corps, et d'un chapiteau.
Des moules simples et économiques : Ils sont en bois aggloméré hydrofuge, très simples à réaliser pour un bricoleur amateur avec peu de matériel, et pour un coût très modique (moins de 45€ pour l'ensemble de 3 moules). Ils sont très faciles à assembler et à démouler et sont utilisables de nombreuses fois.

Plan pour pilier de terrasse mouluré avec base et chapiteau :

Il comprends la description des 3 moules nécessaires pour la construction de piliers en pierre de taille calcaire reconstituée, composés d'une base de 40x40x50cm, de plusieurs éléments de corps de 30x30x50cm et d'un chapiteau de 40x40x18cm.

Ressource Connectez-vous...
Fichier PDF plan-pilier001-V1.pdf

Transformation d'un pilier existant en pilier de pierres de taille :

La méthode des banches mobiles permet de transformer un ancien pilier en béton ou en brique, croulant ou inesthétique, en un beau pilier en appareillage de pierres de taille calcaires, en créant un parement par coffrage in-situ et en sculptant ensuite les joints.

Ressource Connectez-vous...
Fichier PDF plan-banches-mobiles-1500x600.pdf

Ressource Connectez-vous...
Fichier PDF methode-des-banches-mobiles.pdf

Création d'arches et d'arcades en pierre de taille

Arcade pierre reconstituee ouverteure 140
Arcade plein cintre en pierre calcaire reconstituée intégrée en rénovation dans un mur de briques anciennes.

Coût du moule : 100€
Coût de l'arche : 25€

Arcade en pierre de taille par moulage
Arcade de patio extérieur en pierres moulées

Les arches, les arcades et les voûtes en pierres massives peuvent être réalisées par pré-moulage avec des moules en bois ou en polystyrène. Elles sont composées de plusieurs voussoirs et d'une clé de voûte.
Après démoulage et finition de surface, les éléments sont assemblés dans la contruction à l'aide d'un cintre. Une partie du moule lui même peut servir de cintre.
Les moule, s'ils sont "bien pensés", peuvent être simples et très économiques :
En bois et contreplaqué, ils sont réalisables par tout bricoleur amateur avec peu de matériel, et pour un coût modique. Ils sont réutilisables de nombreuses fois.
En polysyrène expansé, avec 3 ou 4 grandes plaques trouvables en grande surface de bricolage, du carton et un archet à fil chaud, il est possible de réaliser très rapidement un moule de voûte sur mesure.

Plan pour arcade plein cintre à 7 voussoirs :

Ce plan permet de réaliser le moule pour la fabrication en une seule étape d'une arcade de 7 claveaux de 20x20cm, ouverture 140cm, en pierre de taille calcaire reconstituée qui peut être intégrée dans un mur de 15 à 18 cm d'épaisseur en briques ou parpaings.

Ressource Connectez-vous...
Fichier PDF plan-arcade001-V1.pdf

Ressource
Fichier PDF  methode-anse-de-panier.pdf

Piliers de portail en pierre de taille

pilier de portail aspect vieille pierre

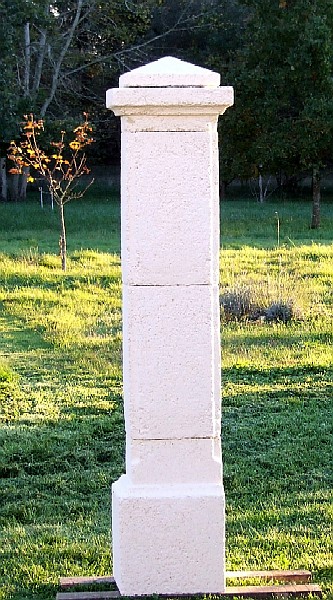

Pilier de portail "Vieille pierre" :

Coût des moules : 56€
Coût d'un pilier : 21€

Créer de beaux piliers de portail moulurés en pierre de taille calcaire, bien intégrés dans l'architecture locale et qui mettent en valeur l'entrée de la maison, peut couter moins cher et sans plus de difficultés de réalisation que deux piliers exotiques en pierre reconstituée industrielle. Les techniques simples du moule en bois ou en polystyrène, ou la technique du coffrage in situ, permettent de mener à bien ce type de projet. Le bois constitue les parois rigides des moules et des coffrages ainsi que les moulures simples. Le polystyrène, avec la technique du gabarit guide, permet de réaliser sans difficulté les moulures complexes sous forme d'inserts intégrés dans les moules.

Plan pilier de portail "Vieille pierre" :

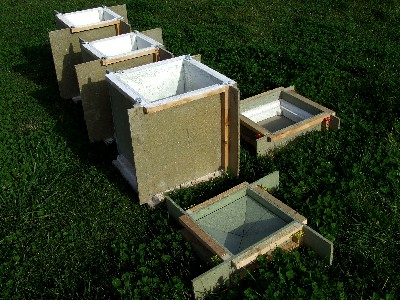

Moules pour pilier de portail Ce plan permet de réaliser les 4 moules entièrement en bois nécessaires pour la construction d'une série de piliers de portail moulurés en pierre de taille composés d'une base de 40x40x50cm, de plusieurs éléments de corps de 30x30x50cm, d'un chapiteau de 40x40x14cm et d'un chapeau de 31x31x8cm.

Ressource Connectez-vous...
Fichier PDF plan-pilier002-V1.pdf

Plan Pilier de portail style "Provençal" :

plan moule coffrage polystyrène pour pilier provençal

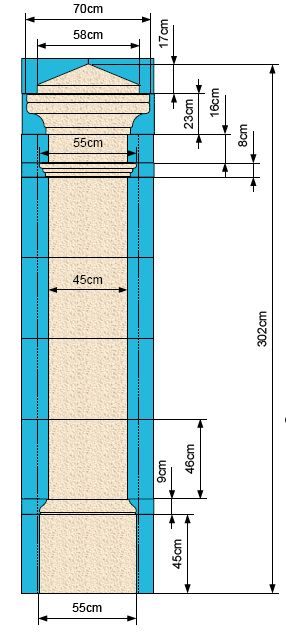

Ce pilier dont les dimensions sont 45 x 45 x 300 cm peut être monolithique et réalisé directement sur place par coffrage in-situ, ou il peut être décomposé en plusieurs éléments qui sont d'abord pré-moulés dans des moules puis assemblés sur place, de la même façon que des éléments en pierre de taille naturelle. La coque des moules ou du coffrage est en bois. Le document fourni les plans des gabarits en carton qui seront découpés et utilisés pour la découpe des profils en polystyrène à intégrer dans le coffrage ou les moules pour donner ses formes particulières au pilier.

Pour réaliser ce moule vous aurez besoin des documents suivants :

Ressource Connectez-vous...
Fichier PDF moule-poly-pilier-provencal-V1.pdf

Ressource Connectez-vous...
Fichier PDF plan-banches-mobiles-1500x600.pdf

Ressource
Fichier PDF  polystyrene-methode-des-gabarits.pdf

Chaperons et Couvertines de murs et de murets

Couvertine de muret

Chaperon de muret à deux pentes.
Coùt du moule : moins de 15€
Coût d'un chaperon : moins de 5€

Les chaperons de murets en pierre de taille peuvent être réalisés sans difficulté par moulage, avec des moules en bois simples, ou encore plus facilement avec des moules en polystyrène. La technique du gabarit guide permet en effet de réaliser ou de reproduire en quelques minutes dans une plaque de polystyrène le profile de chaperon qui s'intègre le mieux dans l'architecture locale en pierre.

Plan pour chaperon de muret à deux pentes :

Ce plan permet de réaliser un moule en bois pour l'autoconstruction d'un chaperon de muret à deux pentes de 99x28x7.35 cm en pierre de taille reconstituée.

Ressource Connectez-vous...
Fichier PDF plan-chaperon001-V1.pdf

couvertine ou chaperon de mur ou de muret

Couvertine de mur à sommet arrondi :
Coùt du moule : moins de 15€
Coût d'une couvertine : moins de 5€

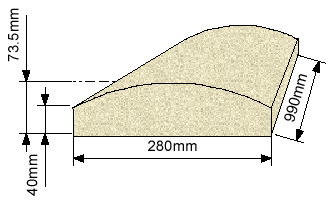

Plan pour couvertine de muret à sommet arrondi :

Ce plan permet de réaliser un moule pour l'autoconstruction d'une couvertine de muret à sommet arrondi de 99x28x8 cm en pierre de taille reconstituée.

Ressource Connectez-vous...
Fichier PDF plan-couvertine001-V1.pdf

Parements de pierres d'angles en appareillages


Chaine d'angle alternée en pierre de taille reconstituée pour mur de brique ou parpaing

chaine d'angle pierre reconstituée

coût du moule : moins de 15€
Coût d'une plaquette : moins de 1.5€

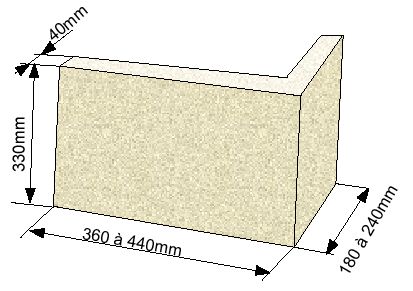

Plan moule en bois pour chaînage d'angle en pierre de taille :


Ce plan permet de réaliser un moule en bois pour l'autoconstruction de plaquettes de chaîne d'angle à 90° en pierre reconstituée de 440x240x330x40mm ou 360x180x330x40mm (L x l x h x Ep). Ces plaquettes peuvent être collées sur l'angle à 90° d'un mur en brique ou parpaing, pour constituer un chaînage d'angle en pierre de taille ou un encadrement de porte ou fenêtre.

Ressource Connectez-vous...
Fichier PDF plan-chaine-angle001-V2.pdf

Les linteaux en pierre de taille

linteau à claveaux en pierre reconstituée

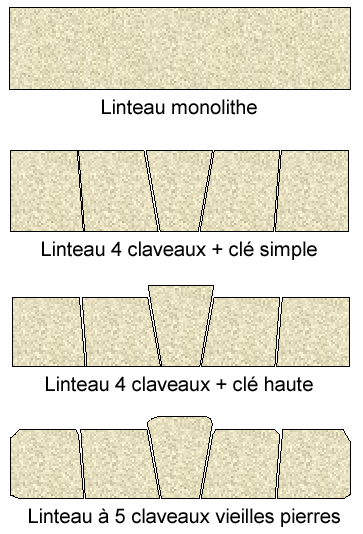

Linteaux monolithe et à claveaux
Coût du moule : moins de 40€
Coût d'un parement de 180cm :
moins de 10€

Les linteaux sont des éléments essentiels de l'architecture en pierre de taille. Ils peuvent être monolithiques, simples et massifs, ou plus complexes avec plusieurs claveaux et une clé. Il y a de nombreuses possibilités pour les réaliser. En pierre calcaire massive moulée, avec ou sans insert en béton armé, en parement sur linteau support en béton ou en brique, avant la pose ou in-situ, avec des claveaux individualisés, ou avec création des joints après démoulage, etc...

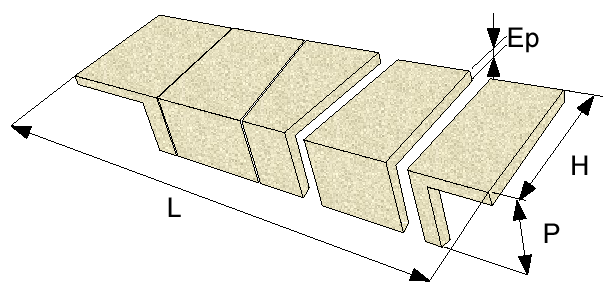

Plan parement de linteau monolithique ou à claveaux :

Ce plan permet de réaliser un moule en bois pour l'autoconstruction de pierres de parement pour un linteau jusqu'à 180x43x24x4cm (L x h x P x Ep). Les plaquettes réalisées avec ce moule peuvent ensuite être collées sur l'angle à 90° d'un linteau en brique ou béton déjà en place, pour constituer un linteau monolithique ou à claveaux avec clé, en pierre de taille. Utilisation pour encadrements de portes et fenêtres jusqu'à 120cm d'ouverture.

Ressource Connectez-vous...
Fichier PDF plan-linteau-claveaux001-V1.pdf

linteau monolithe

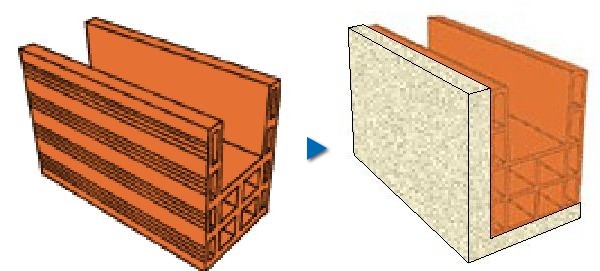

Parement de briques pré-linteau

Coût du moule : moins de 35€
Coût d'un linteau monolithe de 180x40x24cm hors moule : moins de 25€

Plan "Multi-Linteau" pour linteau et parement de pré-linteau

Ce plan permet de construire un moule en bois pour la création de linteaux ou le parement de pré-linteaux jusqu'à 180x43x24cm (L x H x P). Le moule permet de réaliser des linteaux monolithiques en pierre massive, des linteaux en pierre massive à claveaux avec clé, ou le parement de pré-linteaux en terre cuite, brique ou béton, avant la pose. Utilisation pour encadrements de portes et fenêtres jusqu'à 140cm d'ouverture (ou plus).

Ressource Connectez-vous...
Fichier PDF plan-multi-linteau001-V1.pdf

Les corniches en pierre de taille

corniche en pierre de taille calcaire

plan moule corniche pierre

plan moule corniche pierre plan moule corniche pierre

Gabarits de moules pour corniches en pierre de taille reconstituée

Les corniches apportent élancement et élégance à la frontière qui sépare les hauts de murs et la toiture. Ces éléments d'architecture et d'ornement coûtent relativement cher et sont rarement adaptés au style architecturale local. En restauration, ils se marient mal avec les corniches anciennes présentes sur la maison que l'on retape. La meilleur solution est de réaliser soi-même ces corniches, à l'aide de moule en bois et polystyrène.

Gabarits pour Corniches extérieures :

Les gabarits guides proposés ci-dessous sont à l'échelle 1. Vous pouvez les imprimer pour les reproduire sur des plaques de carton rigide à l'aide d'un papier carbone. Vous pouvez les utiliser tels quels, ou les modifier sans difficulté pour coller au style local. Vous aurez besoin de la "Méthode des Gabarits Guide" pour les utiliser (voir dans les fiches pratiques).

Corniche en pierre reconstituée Ressource Connectez-vous...
Fichier PDF GabCornicheExt-001-V1.pdf


Ressource Connectez-vous...
Fichier PDF GabCornicheExt-002-V1.pdf


Ressource Connectez-vous...
Fichier PDF GabCornicheExt-003-V1.pdf

Oeil de boeuf et lucarnes


Ils font entrer la lumière dans les greniers et lorsqu'ils sont laissés ouverts dans les vieilles masures, ils ouvrent le gîte aux chouettes effraies et aux chevêches qui, en échange, régulent les mulots dans les cultures environnantes. Des moules très simples en bois et en polystyrène permettent la création de lucarnes en pierre de taille massive, ou de parements de lucarnes.

Plan de moule pour lucarne oeil de boeuf charentaise :

Ce plan permet de réaliser un moule en polystyrène pour une lucarne de dimensions "standard" ou sur mesure, ronde ou ovale, en deux éléments, en pierre de taille reconstituée massive ou en parement.

Ressource Connectez-vous...
Fichier PDF moule-poly-oeil-de-boeuf-V1.pdf

Les fuies et les pigeonniers de grenier

Pigeonnier charentais à deux lucarnes

Les fuies et les pigeonniers de greniers témoignent de l'histoire des maisons en pierre et donnent vie aux pignons et aux murs austères. Là aussi, la technique du moulage polystyrène permet de recréer facilement ces marqueurs de l'architecture locale.

Plan pour fuie ou pigeonnier de grenier à deux lucarnes de style charentais :

Ce plan permet de réaliser un moule en polystyrène pour un pigeonnier de façade en parement ou en pierre de taille massive reconstituée. Il est composé de deux éléments : Une double lucarne et une table d'envol.

Ressource Connectez-vous...
Fichier PDF moule-poly-pigeonnier-V1.pdf

Les appuis de fenètre en pierre de taille

Appui de fenêtre mouluré pierre avec rejingots
Avec rejingots et oreilles

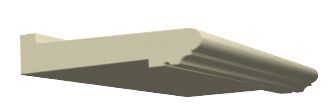

Appui de fenêtre mouluré pierre reconstituée
Variante simplifiée

Il est possible de réaliser les appuis de fenêtre par pré-moulage ou par coffrage in-situ. Les deux méthodes sont particulièrement intéressantes en rénovation et restauration lorsqu'il s'agit de recréer des appuis de fenêtre soucieux du style architecturale local ou propre à la maison.

Plan de moule pour appui de fenêtre mouluré :

Plan pour la réalisation d'un moule en polystyrène composé de plusieurs éléments assemblés, découpés selon la méthode des gabarits.
Toutes les longueurs sont possibles, ainsi que plusieurs variantes :
    - Avec ou sans rejingots latéraux,
    - Avec ou sans oreilles,
    - ...
Ressource Connectez-vous...
Fichier PDF moule-poly-appui-fenetre-moulure-V1.pdf

Appui de fenêtre simple pierre reconstituée
Avec rejingots

Appui de fenêtre simple pierre reconstituée
Variante simplifiée

Plan de moule pour appui de fenêtre Simple :

Plan pour la réalisation d'un moule en polystyrène composé de plusieurs éléments assemblés, découpés selon la méthode des gabarits.
Toutes les longueurs sont possibles, ainsi que plusieurs variantes :
    Avec ou sans rejingots latéraux.
    Hauteur d'allège ajustable.

Ressource Connectez-vous...
Fichier PDF moule-poly-appui-fenetre-simple-V1.pdf

Les bordures de jardin en pierre

Moules bordures de jardin
Moule à bordures de jardin.


Bordure pour Tondeuse à gazon.

Réaliser une brodure de jardin en pierre par moulage ne présente aucune difficulté particulière. Le liant du mortier pierre doit être du ciment et il est prudent d'ajouter un hydrofuge de masse pour réduire le risque de gel de ces pierres qui sont particulièrement soumises à l'humidité permanente.

Plan de moule pour bordure de jardin style "tondeuse" :

Ce plan propose de réaliser un moule en bois pour bordures de jardin en pierre reconstituée. Il se compose d'une coque et d'un insert amovible en bois prévu pour mouler des éléments de bordure de 50cm de long avec un profil adapté au passage de la tondeuse à gazon. En évitant la corvée de finition à la débroussailleuse à fil, il fait gagner du temps et de la fatigue. La partie coque en bois de ce moule peut être utilisée avec les autres styles d'inserts en polystyrène proposés plus bas pour réaliser des profils de bordures de différents styles.

Ressource Connectez-vous...
Fichier PDF plan-moule-bordure-jardin.pdf


Bordure style Parc.

Plan insert polystyrène pour bordure de jardin style "parc" :

Insert en polystyrène à insérer dans la coque en bois de la bordure style "tondeuse".

Ressource Connectez-vous...
Fichier PDF insert-poly-bordure-parc.pdf


Bordure style Romane.

Plan insert polystyrène pour bordure de jardin style "roman" :

Insert en polystyrène à insérer dans la coque en bois de la bordure style "tondeuse".

Ressource Connectez-vous...
Fichier PDF insert-poly-bordure-romane.pdf


Bordure style Antique.

Plan insert polystyrène pour bordure de jardin style "antique" :

Insert en polystyrène à insérer dans la coque en bois de la bordure style "tondeuse".

Ressource Connectez-vous...
Fichier PDF insert-poly-bordure-antique.pdf

Dallages en pierre reconstituée

moulage de dalle en pierre calcaire
Pré-moulage par gabarit

moulage de dalle en pierre calcaire
Création d'un moule en plastique thermoformé...

moulage de dalle en pierre calcaire
à partir d'un modèle de dalle existant.

Il existe plusieurs méthodes pour créer des dalles et des dallages en pierre reconstituée. La méthode est choisie en fonction du style de dallage que l'on souhaite obtenir, de la configuration du chantier, de l'expérience que l'on a, du temps que l'on souhaite y consacrer, etc. On peut faire des dalles pour l'intérieur ou pour l'extérieur. L'aspect finale dépend du granulat choisi, de la technique de moulage et de finition et des pigments utilisés. Le ciment blanc ou gris est utilisé comme liant et, dans le cas des dallages extérieurs, un hydrofuge de masse est ajouté au mortier. Les dallages, en particulier en extérieur, sont soumis à des contraintes importantes. Avant de se lancer, il est conseillé de réaliser les essais simples décrit dans le doc protocole de test, pour vérifier la résistance mécanique et l'ingélivité des dalles sur quelques échantillons.

Plan gabarit pour pré-moulage rapide de dalles rustiques :

Ce plan permet de réaliser très rapidement un moule en aluminium pour la réalisation de dalles par pré-moulage sur surfaces planes.

Ressource Connectez-vous...
Fichier PDF Plan pas encore disponible !

Création de moules en plastique pour dalles en pierre :

Cet ensemble de plans permet de réaliser la boîte à vide indispensable et deux autres outils pour les grands tirages, pour créer des moules en plastique thermoformé à partir d'une dalle existante, afin de la reproduire fidèlement en grand nombre. Il n'y a pas de finition à prévoir. La forme et la texture de surface de la dalle sont imprimées dans la pierre par le moule. Plus que la technique du moule en silicone, la technique du thermoformage plastique sous vide est la plus rapide et la plus économique pour reproduire des dalles.

Ressource Connectez-vous...
Fichier PDF plan-boite-a-vide-60x50x5.pdf
Ressource Connectez-vous...
Fichier PDF Plan-cadrealuthermo-40x40-1.pdf
Ressource Connectez-vous...
Fichier PDF Plan-voute-infrarouge-45x45-1.pdf

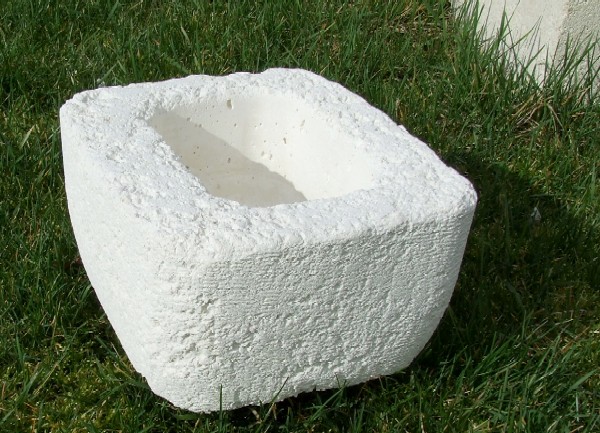

Créer une jardinière en pierre calcaire reconstituée.

jardinière en pierre reconstituée

Bidons recyclés en moules

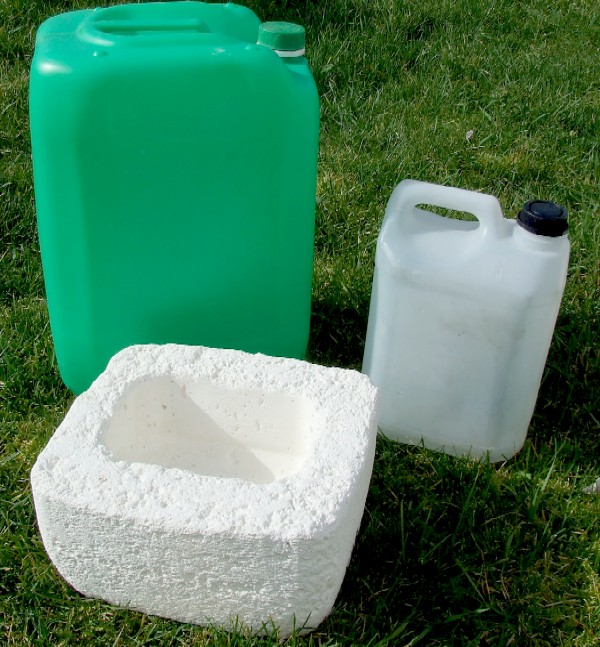

Pour créer une jardinière, il faut un moule et un contre-moule, et tous les deux doivent être démoulables, c'est à dire ne pas comporter de contre-dépouilles. Les jardinières sont soumises à l'humidité. Le liant utilisé sera donc du ciment et si la jardinière va en extérieur, il faudra ajouter un hydrofuge de masse dans le mortier.

Plan pour petite jardinière en pierre de 280x250x140mm :

Ce plan permet de réaliser très facilement un moule avec contre-moule à partir de bidons en matière plastique de récupération. Il permet de couler des jardinières de 28 cm de long x 25 cm de large et de 10 cm à 26 cm de haut pour une épaisseur de 5 cm.

Ressource Connectez-vous...
Fichier PDF plan-jardiniere-001-V2.pdf
