Colonne crénelée

Vous avez envie de réaliser des éléments en pierre reconstituée aux formes particulières mais vous ne savez pas comment réaliser les moules nécessaires pour y parvenir.

Ici sont exposées pêle-mêle des idées et des solutions possibles et variées pour réaliser différentes sortes de moules.

Comment réaliser des plaquettes de parement à faces planes ?

moules pochoir

Le principe du moule "pochoir"

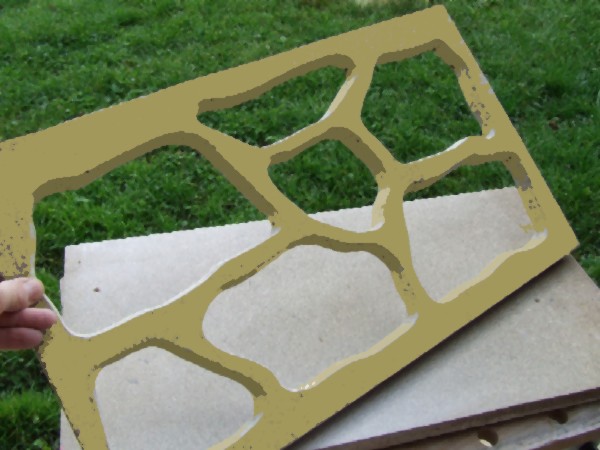

La solution la plus simple consiste à utiliser une plaque de bois aggloméré hydrofuge CTBH pour la base et une plaque de polystyrène extrudé pour le moule que l'on utilisera un peu comme un pochoir.
On trouve facilement et à faible coût des dalles d'aggloméré CTBH pour plancher de 185 x 60 cm en 19mm et 22mm d'épaisseur dans les grandes surfaces de bricolage.
On trouve aussi facilement des plaques de polystyrène extrudé, souvent de couleur crème ou orangé, de 120 x 60 cm en 2 cm d'épaisseur dans les rayons des matériaux d'isolation.

moules pochoirLa plaque de bois aggloméré servira de base rigide pour le moule.

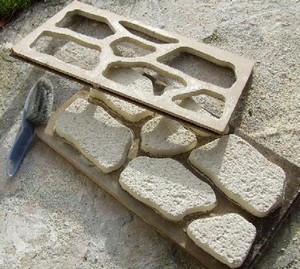

Dans la plaque de polystyrène, on découpe des formes correspondant à un assemblage typique de pierres ou de moellons selon un motif qui peut être reproduit à l'infini. Cette plaque ainsi découpée est simplement posée sur la première plaque pour le coulage du mortier calcaire.

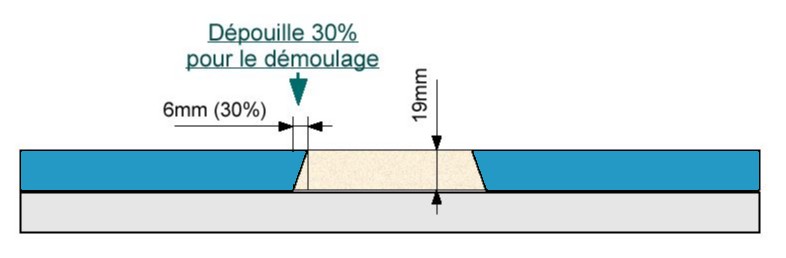

  • Les rebords des formes découpées doivent comporter un "angle de dépouille" de l'ordre de 30%, c'est à dire qu'ils doivent être obliques, pour permettre le démoulage.
  • moules pochoirL'angle de dépouille doit être régulier et continu sur toute la périphérie des formes, et toujours orienté vers la même face de la plaque.
  • Notez que, grâce à la souplesse relative du polystyrène, il est possible de créer des moules "ouverts" lorsqu'on ne peut pas ménager d'angles de dépouille. Dans ce cas, chaque moule est coupé, généralement dans un angle, pour pouvoir être légèrement entre-ouvert, afin de démouler et dégager la pierre.
  • S'il est correctement réalisé, le moule pourra servir de nombreuses fois.

moule pochoir
angles de dépouille

Comment déterminer et découper les formes ?

  • Observez les murs en pierres naturelles ou procurez-vous des photos de murs ou des modèles des motifs que vous souhaitez reproduire.
  • Tracer éventuellement un quadrillage sur la plaque de polystyrène au crayon de papier pour servir de guide et de délimitation des pierres.
  • moules pochoirTracer les formes des pierres à main levée dans le quadrillage, en gardant une zone minimale de environ 25mm entre les pierres, pour la solidité et la cohésion du moule.
  • Découpez chacune des formes avec votre styrocutter (cutter à fil chaud pour polystyrène) ou bien à défaut, avec un simple cutter.
  • Inclinez vos découpes de 30% pour créer les angles de dépouille.
  • Si vous réaliser des moules "ouverts" sans angles de dépouille, vous pouvez utiliser votre archet pyroscie en commençant la découpe dans dans l'angle d'ouverture.
  • Poncez éventuellement les découpes au papier de verre.
  • A ce stade, votre moule est terminé et prêt à l'emploi. Il ne vous aura fallu dans le meilleur des cas que quelques minutes pour le réaliser.

encadrement de porte

Les applications possibles

Ce principe de moule est utilisable pour n'importe quelle forme de dalle ou de plaquette de parement, aux contours réguliers ou irréguliers, avec des faces plus ou moins planes.
Voici des exemples :

  • Un linteau intérieure en pierres de taille de 2 x 2 éléments avec la clé au centre pour porte en feuillure ou en applique. Sur une seule plaque d'agglo CTBH de 1850x600mm, on peut dessiner un linteau complet de plus de 1,5m avec 2 x 2 éléments ou 2 x 3 éléments + la clé.
  • Un encadrement en pierre de taille reconstituée, pour porte en feuillure ou en applique.

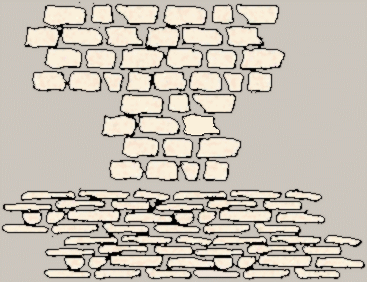

Moule pochoir petit appareil
moules pochoir
Moule pochoir grand appareil
moules cadre
Moule pochoir linteau avec
quatre voussoirs et une clé
moules parement linteau

Comment réaliser la vasque semi-circulaire d'une fontaine murale en pierre reconstituée ?

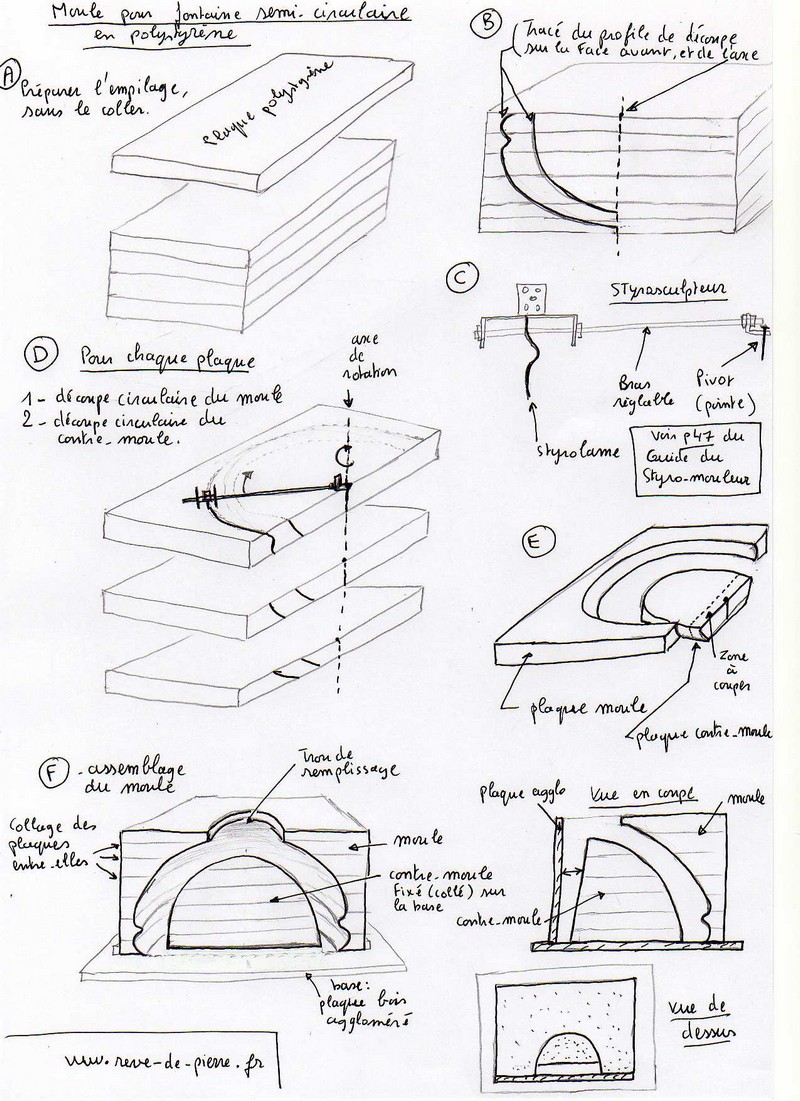

En utilisant la méthode du moule en polystyrène et à l'aide d'un "styroprofileur" muni d'un bras pivotant autour d'un axe de rotation.


vasque en pierre

Version .pdf imprimable :
tech-moule-poly-font-circ-1.pdf


En savoir plus sur la technique et les outils :

Technique Moulage Polystyrène

plan de moule

Réalisation de voûtes en ellipse par la méthode "du jardinier"

Cette méthode est communiquée par Yves de Nantes (44). Elle permet de réaliser n'importe quelle voûte en ellipse, qu'elle que soit la largeur de l'ouverture et la hauteur désirée au centre de l'ellipse. Il s'agit d'une méthode simple de tracé, avec une corde deux clous et un crayon !

Voici la méthode point par point communiquée par Yves :

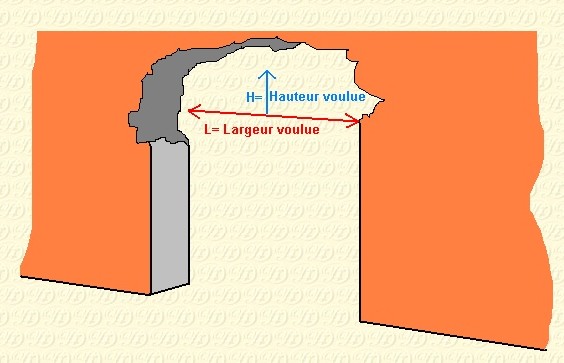

  1. On commence par mesurer la largeur finale « L » de l’ouverture.

  2. On mesure ensuite la hauteur finale « H » de cette voute.

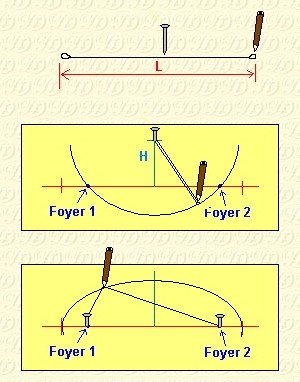

  3. On prend une corde et l’on fait des boucles à ses extrémités de telle sorte que, boucles comprises, la longueur de celle-ci soit égale à la largeur « L ».

  4. On trace sur le sol une droite de longueur supérieure à « L », puis à partir de son centre, on élève une perpendiculaire de longueur « H ».

  5. A l’extrémité de cette perpendiculaire, on plante un piquet (ou un clou si l‘on trace sur une planche) à une distance « H » de la droite horizontale.

  6. On replie en deux parties égales, la corde autour du piquet, de telle sorte que l’on puisse passer un crayon dans les deux boucles alors superposées.

  7. On trace un arc de cercle coupant ainsi la droite de longueur « L » en deux points qui seront les « foyers » de l’ellipse.

  8. On plante deux piquets (ou deux clous), un sur chaque foyer, puis on y passe les boucles d’extrémité de la ficelle.

  9. Il suffit alors de tracer l’ellipse, en prenant soin de toujours garder la corde tendue.

C’est fini !

Juste un petit détail :

Les pierres utilisées par les anciens n'étaient pas forcément de même taille, ni symétriques par rapport au milieu de la voûte.

De même, la clef de voûte pouvait être complètement décentrée.

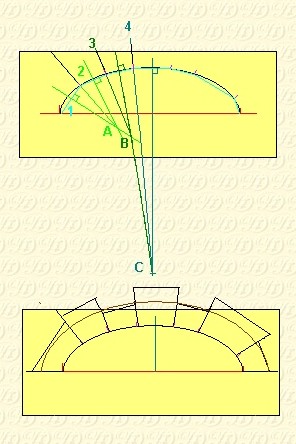

Les bords des pierres pouvaient être soit taillés de manière à être sur une ligne équidistante à l'ellipse de l'intérieur de la voûte, soit avec des pans verticaux et horizontaux (en dehors de leurs lignes de joint avec les autres pierre de la voûte.) la recherche des centres pour tracer les joints de ces pierres irrégulières, est représentée sur le dessin..."



Pour en savoir plus sur la méthode du jardinier, le site mathcurve

Autre méthode : Réalisation de voûtes en "Anse de panier"...

méthode

Méthode de "l'anse de panier" à 3 cercles

Cette méthode est signalée par Eric de Angoulême.

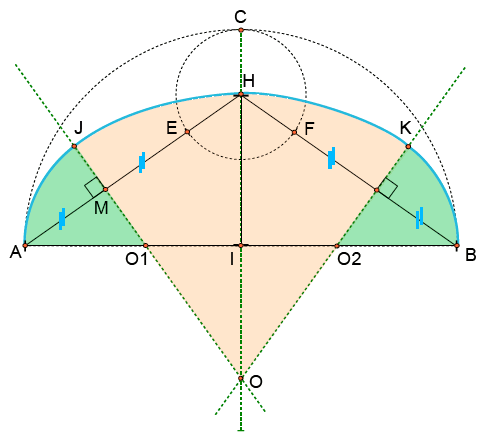

Sur l'illustration à droite, la courbe AJKB s'appelle une anse de panier. Elle est construite à partir d'un triangle isocèle ABH de sommet principal H, de hauteur [IH] et du demi-cercle de diamètre [AB]. Elle est constituée de trois arcs de cercle de centres O, O1 et O2 qui sont obtenus par la construction suivante :

  1. La droite (IH) coupe le demi-cercle de diamètre [AB] en C.

  2. Le cercle de centre H et de rayon HC coupe [AH] en E et [HB] en F.

  3. La médiatrice de [AE] coupe [AI] en O1.

  4. La médiatrice de [BF] coupe [BI] en O2.

  5. Les deux médiatrices sont sécantes en O.

  6. Tracer l'arc de cercle (AJ) de centre O1 et de rayon O1A, J point de (OO1).

  7. Tracer l'arc de cercle (KB) de centre O2 et de rayon O2B, K point de (OO2).

  8. Tracer l'arc de cercle (JK) de centre O et de rayon OJ

Télécharger la fiche pratique en .pdf methode-anse-de-panier.pdf

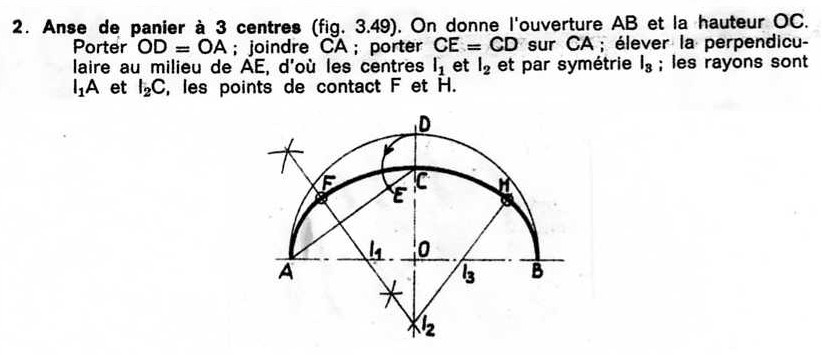

Jacques C. dans le Loiret, fournit aussi une autre illustration, ci-dessous, de la méthode à 3 cercles, avec une description un peu différente qui pourra aider à bien comprendre.

méthode

Notez qu'il existe aussi une méthode de "l'anse de panier" à 5 cercles, à 7 cercles, et plus encore....

Comment réaliser des éléments de pilastres pour la déco intérieure, ou des colonnes de grand diamètre ?

moule pilastre

  • En utilisant un morceau de tube de PVC pour eaux usées de diamètre 100mm ou 125mm coupés en deux dans le sens de la longueur et fermé aux deux bouts par deux plaques d'aggloméré hydrofuge.
  • En utilisant de la même manière un tube de conduit de cheminée métallique coupé en deux.
  • Pour la réalisation de colonnes de grand diamètre, on peut trouver des tubes de PVC pour eaux usées jusqu'à 600mm de diamètre.
    Voir la gamme de tube PVC Sotralys ou Sotrabat chez SOTRA SEPEREF
    www.sotra-seperef.com

moule colonne
moule colonne

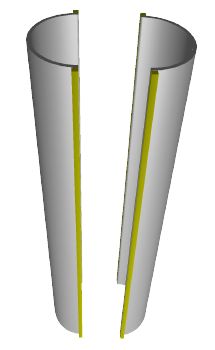

Le tube de PVC est coupé en deux dans le sens de la longueur. Quatre tasseaux en bois sont vissés à travers le PVC, pour permettre l'assemblage des deux éléments du moule pendant le coulage. La suggestion de Georges en Charente pour la réalisation de colonnes cannelées : Ajouter des demi-ronds en bois dans le tube. Ils peuvent être collés ou vissés par l'extérieur si le tube est rigide, pour pouvoir être dévissés afin de faciliter le démoulage.

Comment Réaliser des colonnes cylindriques, coniques ou de sections complexes ou crénelées ?

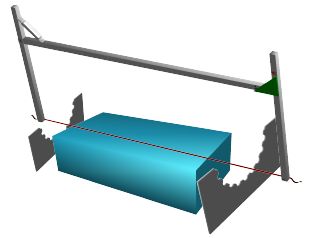

Vous pouvez réaliser les moules en polystyrène extrudé ou expansé, en utilisant la méthode des gabarits guides :
en savoir plus...

moule colonne
moule colonne
moule colonne

Mini-colonnes déco en pierre : Idée pour amateur de Grèce antique...

Parthenonmoule colonne
Comment réaliser un mini-Parthénon en pierre sur une rocaille, dans mon jardin ?

Comme pour les éléments de pilastre, pour réaliser les colonnes, on peut utiliser des morceau de tube de PVC pour eaux usées de diamètre 100mm ou 125mm. Par contre, ici, on ne fait qu'une coupe dans le sens de la longueur sur le tube. Pour le remplissage en mortier calcaire, le tube est posé sur une surface plane dans le sens de la hauteur et maintenu fermé par du scotch d'emballage. Il est rempli par le haut.
Pour démouler, il suffit d'enlever le scotch et d'ouvrir légèrement le tube.

Pour la réalisation du reste des éléments du "Parthénon", c'est une autre histoire...
Mais on peut sans doute réaliser pas mal de choses avec des plaques de polystyrène extrudé, d'épaisseurs variables (de 1 à 12cm) dans lesquelles on découpe des formes et que l'on assemble les unes sur les autres pour former le moule au moment de la coulée.
On doit pouvoir ainsi réaliser des moules de chapiteaux de piliers, de bases de piliers, de frontons, etc.

Si l'idée vous prend d'essayer, postez vos photos sur l'Esplanade des mouleurs...
