Thermoformage plastique sous vide pour les amateurs

les outils pour pour le thermoformage plastique sous vide

La création d'objets et de moules en plastique par thermoformage sous vide est basée sur une technique très simple. Nous allons voir qu'elle est parfaitement à la portée des bricoleurs et des amateurs. En effet, les outils de base sont très faciles à réaliser, les matériaux sont disponibles sur le marché et économiques, et le processus de réalisation peut être mis en oeuvre rapidement à la maison ou à l'atelier.

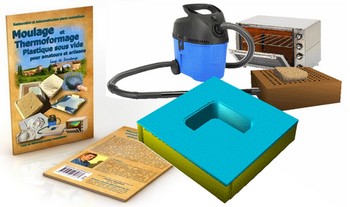

Les outils nécessaires

Pour l'opération de thermoformage des objets ou des moules en plastique, il faut disposer des outils suivants :

  1. Un simple aspirateur ménager.

  2. Un four électrique de cuisine équipé d'un grill.

  3. Une boîte à vide, que vous devrez réaliser.

  4. Des cadres supports de thermoformage que vous devrez réaliser aussi.


Pour réaliser votre boîte à vide et vos cadres, vous aurez besoin des outils de base pour couper et assembler le bois :
Scie égoïne, scie cloche, perceuse électrique et forets à bois, marteau, tournevis cruciforme, équerre, crayon papier, mètre, réglet, scie à onglets, petites pointes à têtes plates, mastic silicone...

La réalisation de la "boîte à vide"

Boîte à vide

La boîte à vide est l'outil de base du procédé de thermoformage par dépression sous vide. Il s'agit d'une boîte en bois très simple à réaliser à l'aide de panneaux de bois ou contre-plaqué et de tasseaux. Il ne faut pas hésiter à la faire de grande taille pour permettre les plus grands projets de moulage. Il est par contre inutile de la faire très épaisse. Elle est fermée, étanche sur cinq faces et constellée de trous sur la face supérieure, sur laquelle sera posé le modèle. L'étanchéité peut être obtenue à l'assemblage par un joints de silicone continu, ou après assemblage par application d'un ruban adhésif à l'extérieur, sur toutes les arrêtes et les angles.
Un trou légèrement conique est pratiqué sur l'un des côtés de la boîte pour introduire directement en force l'embout de l'aspirateur qui fera le vide dans la boîte.

Un plan pour la réalisation de la boîte à vide est disponible avec le PASS Plastique.

La réalisation du cadre support de moulage

Cadre de thermoformage

Le cadre servant de support pour la feuille thermoformable, est réalisé rapidement et sur mesure avec des tasseaux de bois. Il est assemblé simplement par vissage ou pointage. Il peut être utilisé de nombreuses fois pour réaliser plusieurs moules.

Avec le PASS Plastique, vous avez accès à des plans de cadres en bois simples, mais aussi à un plan de cadre en aluminium plus évolué pour réaliser plus facilement et rapidement des grands tirages.

La plaque de plastique thermoformable

La feuille ou plaque de plastique se trouve relativement facilement :

  • En grande surface de bricolage, dans les rayons déco, "verre organique" pour l'encadrement des photos sous verre. Exemple :

    - Plaques de Verre organique transparent ep = 1.2mm 80 x 120 cm pour cadre photo.
    Avantages : Facile à trouver, mince, bonne finesse de moulage, peu cher.
    Inconvénients : Rigide et cassant, démoulage délicat, contre-dépouilles "interdites".

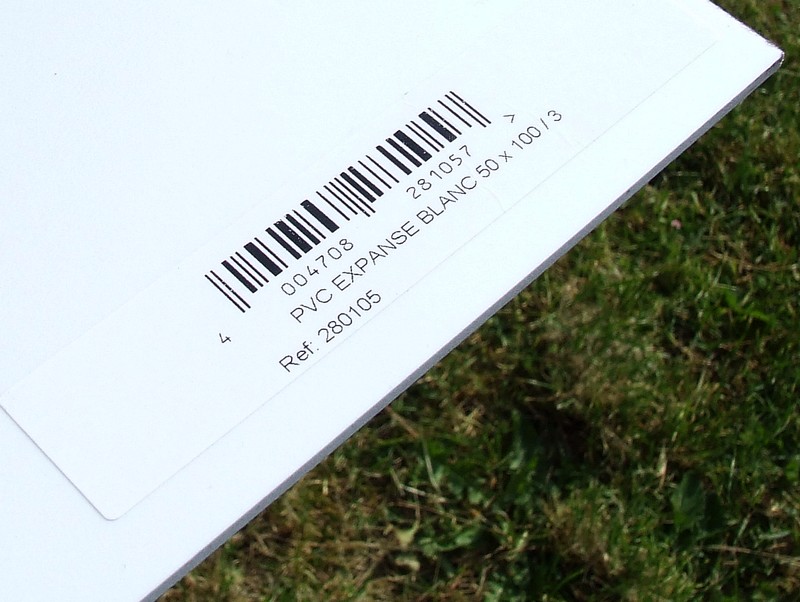

  • plaque PVC expansé blanc 3mmEn grande surface de bricolage, dans les rayons vitrage.
    Exemples :

    - Plaques Polystyrène Blanc translucide ep = 1,5 ou 2mm, 100 x 100 cm.
    Avantages : Facile à trouver, relativement mince, bonne finesse de détail, peu cher.
    Inconvénients : Rigide et cassant, démoulage délicat, contre-dépouilles "interdites".

    - Plaques PVC expansé blanc ep = 3mm, 100 x 50 cm.
    Avantages : Mou et souple, non cassant, démoulage facile, peu cher.
    Inconvénients : Relativement épais, peu de finesse de détail.

  • Plastiques mous d'emballage, de récupération ou de "détournement".
    Exemples :

    - Bidons de pétrole (ex 20L) ou de liquides en matière plastique relativement molle, épaisseur 1 à 3mm.

    - Grandes boîtes de rangement en plastique mou, type "sous-lit".
    Avantages : Mou et souple, non cassant, démoulage facile, gratuit ou peu cher.
    Inconvénients : Tailles de moules limitées par les surfaces planes récupérables.

La feuille plastique est découpée au cutter et est fixée à intervalles réguliers sur le cadre en bois à l'aide de petites pointes fines à têtes plates.

Pour pointer les plastiques rigides, il faut pratiquer des avant-trous à la perceuse à l'aide d'un foret de petit diamètre.

Avec le PASS Plastique, retrouvez plus d'infos, de conseils et d'adresses d'approvisionnement dans la FAQ Technique Thermoplastique de l'Atelier plastique.

La création d'un moule thermoformé par "dépression sous vide"

four thermoformage
pompe à vide thermoformage
cadre de thermoformage
master thermoformage

Voici la méthode la plus efficace et la plus rapide pour le thermoformage plastique. Il faut avoir construit au préalable une boîte à vide et disposer d'un aspirateur et d'un four de cuisine électrique avec grill :

  1. Branchez l'embout de l'aspirateur sur la boîte à vide et posez le modèle "master" au centre, sur la plaque supérieure percée.

  2. Si votre master présente des zones ou des faces abruptes, pratiquez des angles de dépouille, à la pâte à modeler par exemple.

  3. Si le plastique que vous utilisez est relativement rigide, appliquez éventuellement un agent de démoulage sur le master.

  4. Si le plateau de la boîte à vide est plus grand que le cadre du moule, bouchez les trous qui dépassent en périphérie avec du scotch d'emballage, ou mieux, utilisez la "méthode du cache souple".

  5. Réglez le four électrique avec grill à 250°c.

  6. Placez la cadre équipé de la feuille thermoplastique dans le haut du four, à environ 5 cm sous la grille infrarouge, le plastique orienté vers le haut, et observez. Vous pouvez laisser la porte du four entre-ouverte.

  7. Démarrez l'aspirateur.

  8. Prenez des gants ou des maniques et, lorsque la feuille de plastique devient molle et commence à fléchir nettement sous son propre poids, sortez le cadre du four.

  9. Présentez rapidement le cadre, feuille plastique vers le bas, à la verticale du modèle et abaissez-le jusqu'à ce qu'il soit en appui sur toute la périphérie de la plaque à trous, sur la boîte à vide.

  10. Le vide se crée dans la boîte et la feuille plastique est instantanément plaquée contre le modèle.

  11. Maintenez la pression sur le cadre, attendez que la feuille soit refroidie, puis arrêtez l'aspirateur.

  12. Désolidarisez la feuille du cadre en bois (enlevez les pointes).

  13. Démoulez. C'est l'opération la plus délicate. Elle sera nettement facilitée si vos angles de dépouille sont correctement ouverts.

Les atouts et les limites de cette technique

moule plastique thermoformé pour dalle pierre

La principale limite de cette technique réside dans la taille des thermoformages. La taille maximale de vos moules sera fonction de la taille de votre four de cuisine. Dans un four classique de 40 x 40 cm, il sera par exemple possible de réaliser un moule pour des dalles de 30 x 30 cm maximum. Faire plus grand est possible, à condition de réaliser une voûte infrarouge.

Cette technique est idéale et très économique pour reproduire des modèles avec des surfaces lisses ou faiblement rugueuses et texturées, des reliefs grossiers, relativement arrondis et peu saillants, sans contre-dépouilles. S'il y a des contre-dépouilles, elle peuvent être assez facilement réduites, par diverses manières afin de permettre le démoulage.

Les dalles, les plaquettes de parement de type moellons et pierres des champs, les éléments de déco... sont les applications pour lesquelles cette technique offre le plus d'intérêt, en terme de rapidité, de facilité de mise en oeuvre et de coût, par rapport à la technique du moulage silicone.

En revanche, le thermoformage ne permet pas de reproduire les fortes contre-dépouilles, les détails très fins, précis et saillants comme les trous nets, les brisures, les arrêtes vives, les grains de surface très fins. Pour ces cas de figure, la technique du moule en élastomère de silicone (type RTV) reste la plus adéquate malgré son prix et sa difficulté de mise en oeuvre.

Un Livre pratique, pour les amateurs et artisans

Livre : Moulage et Thermoformage plastique sous vide

Moulage et Thermoformage plastique sous vides pour amateurs et artisans

Ce livre illustré est le premier à dédier la technique du thermoformage plastique au moulage de pierre, et à l'aborder de façon aussi simple et aussi pratique pour les amateurs et les artisans. Il vous fera gagner du temps en évitant les erreurs et en apprenant rapidement ce qu'il est important de savoir sur la méthode, sur les plastiques utilisables, la fabrication des outils de base, la préparation des modèles et les astuces.
Vous y apprendrez la méthode "minimaliste" qui vous permettra de réaliser rapidement vos premiers moulages et vos premiers moules, avec une boîte à vide facile à réaliser, des cadres en bois très simples, votre aspirateur et votre four de cuisine.
Ensuite, pour vos projets plus sérieux et plus importants, nécessitants des moules plus grands ou des tirages en plastique plus nombreux, vous découvrirez comment réaliser votre voûte infrarouge et des supports de moulage en aluminium astucieux.

Ce livre s'accompagne du  PASS Plastique  pour accéder à toutes les ressources du site dédiées au thermoformage plastique sous vide. Vous aurez notamment des plans pour réaliser votre boîte à vide de 60 x 50 x 5 cm, votre voûte infrarouge et vos cadres de thermoformage en aluminium, et aussi une FAQ Technique avec des conseils et des adresses pour trouver tous les matériaux nécessaires.

Créez votre Boîte à vide, votre Cadre de thermoformage et votre Voûte InfraRouge pour les grands tirages

Boite à vide pour thermoformage plastique Cadre de thermoformage aluminium Four pour thermoformage plastique
Plan boîte à vide
Ressource Connectez-vous...
Fichier PDF plan-boite-a-vide-60x50x5.pdf
Plan cadre de thermoformage alu
Ressource Connectez-vous...
Fichier PDF Plan-cadrealuthermo-40x40-1.pdf
Plan voûte infrarouge
Ressource Connectez-vous...
Fichier PDF Plan-voute-infrarouge-45x45-1.pdf
